Bij een E27-prikkabel wil je vooraf weten hoeveel kabel en hoeveel lampen je moet bestellen. Meet daarvoor de route tot de eerste fitting, de lichtlijn zelf en het stuk na de laatste fitting afzonderlijk. Hieronder werken we twee lichtlijnen boven een terras helemaal uit.
Zoek je eerst uitleg over kabeltypen, buitengebruik en lampkeuze? Begin dan bij de basiskeuzehulp voor prikkabels. Dit artikel helpt je vervolgens de maten en aantallen vast te leggen.
Stap 1: teken de route per lichtlijn
Markeer het stroompunt, de eerste en laatste lamp en de bevestigingspunten. Meet langs de geplande kabelroute, inclusief stijgende stukken en de gewenste boog. Alleen de rechte afstand tussen twee gevels meten kan een te korte bestelling opleveren.
Maak voor iedere lijn een aparte notitie. Twee even lange lichtlijnen kunnen toch verschillende aanloopstukken nodig hebben wanneer het stroompunt niet in het midden zit. Controleer ook de vrije hoogte bij deuren, parasols en looproutes.
In ons fictieve voorbeeld heeft iedere lijn 6 meter kabel tussen de eerste en laatste fitting nodig. Die 6 meter is al langs de gewenste boog gemeten. Vanaf de voeding tot de eerste fitting is per lijn 2 meter nodig. Na de laatste fitting rekenen we voor dit voorbeeld met een productuitvoering die nog 0,5 meter kabel heeft.
Stap 2: kies de fittingafstand
Bij gelijke tussenafstanden geldt: de afstand langs de kabel tussen de eerste en laatste fitting is het aantal tussenruimtes maal de fittingafstand. Er is altijd één tussenruimte minder dan het aantal fittingen.
Dertien fittingen op 0,5 meter afstand beslaan dus 12 × 0,5 = 6 meter. Zeven fittingen op 1 meter afstand beslaan eveneens 6 meter. Beide passen rekenkundig bij onze lichtlijn, maar geven een ander patroon.
| Per lichtlijn | Variant A | Variant B |
|---|---|---|
| Fittingafstand | 0,5 meter | 1 Meter |
| Aantal fittingen | 13 | 7 |
| Eerste tot laatste fitting | 6 meter | 6 meter |
| Aanloop zonder lampen | 2 meter | 2 meter |
| Stuk na laatste fitting | 0,5 meter | 0,5 meter |
| Totale kabellengte | 8,5 meter | 8,5 meter |
| Lampen voor twee lijnen | 26 | 14 |
Dit zijn fictieve maatvoeringen om de berekening te laten zien. Controleer bij een echte set de producttekening, het werkelijke fittingaantal en de manier waarop de fabrikant de totale lengte meet. Een set met het opschrift ‘10 meter’ heeft niet automatisch 10 meter met lampen.
Stap 3: beoordeel het lichtpatroon
Variant A geeft meer lichtpunten langs dezelfde route. Met dezelfde lampen is de totale lichtopbrengst ook hoger. Dat hoeft boven een tafel niet prettiger te zijn: veel heldere bronnen kunnen vanaf een stoel hinderlijk in beeld komen.
Vergelijk daarom de fittingafstand samen met de lumenwaarde per lamp. Test de gekozen lamp zo mogelijk vanaf een zittende positie. Bekijk ook of de tafel voldoende licht krijgt. Voor een trap of werkplek kan aanvullende verlichting nodig blijven.
Wil je het licht kunnen regelen, controleer dan de hele combinatie. Lees dimbare lampen kiezen voordat je lampen en dimmer bestelt.
Stap 4: maak de bestellijst compleet
Kies je in het voorbeeld variant A, dan zoek je twee passende kabelsets van elk 13 fittingen en 26 bijbehorende lampen. De gezamenlijke kabellengte is 17 meter, verdeeld over twee lijnen. Eén kabel van 17 meter levert niet vanzelf dezelfde indeling en voedingspunten op.
Leg per lijn de aanloop, fittingafstand en eindlengte vast. Voeg daarna de voorgeschreven ophanging, eventuele draagkabel en benodigde aansluitonderdelen toe. De gewenste boog geeft geen toestemming voor een bepaalde overspanning. Ondersteuning en bevestiging moeten passen bij de productvoorwaarden, het gewicht en de locatie.
Bij 26 fictieve lampen van 1 watt bedraagt het totale lampvermogen 26 watt. Controleer daarnaast de toegestane belasting per fitting en per kabelset. Doorkoppelen mag alleen als het systeem daarvoor bedoeld is en de voorgeschreven grenzen worden aangehouden.
Stap 5: controleer de gekozen combinatie

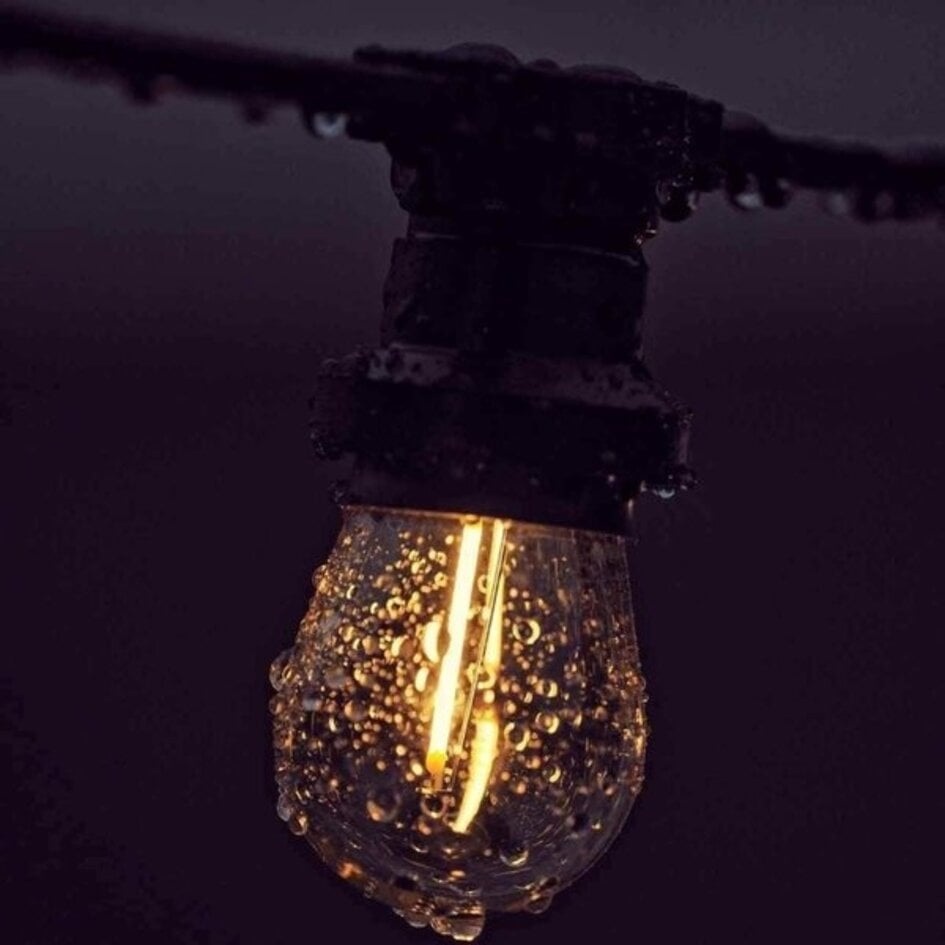

E27 beschrijft de lampvoet. Controleer ook spanning, lampvorm, vermogen en de afdichting van lamp en fitting samen. Een lamp die erin draait, is daarmee nog niet geschikt voor iedere buitenkabel. Volg ook de instructies voor eindafwerking en eventuele ongebruikte fittingen.
Vergelijk prikkabels met de matenlijst erbij en kies passende E27-lampen. Bewaar de productcodes en tekening. Bij uitbreiding kun je dan dezelfde fittingafstand en lampuitvoering gericht terugvinden.
