Een leddriver kies je op het type voeding, de uitgangswaarden en de toepassing. Alleen hetzelfde wattage zoeken is onvoldoende. Een driver voor een 24V-ledstrip werkt anders dan een driver die een ledmodule met een vaste stroom voedt. Hieronder lees je welke gegevens je nodig hebt en hoe je twee veelvoorkomende situaties beoordeelt.
Wat doet een leddriver?
Een driver levert de elektrische voeding die de aangesloten ledverlichting nodig heeft. Veel uitvoeringen werken op netspanning, maar er bestaan ook drivers met een andere ingangsspanning. Controleer daarom zowel de ingang als de uitgang.
Bij sommige lampen zit de benodigde elektronica ingebouwd. Andere panelen, spots en strips gebruiken een afzonderlijke voeding. Het producttype alleen is geen bewijs: raadpleeg het etiket en de documentatie van het concrete model.
CV en CC naast elkaar
| Type | Wat moet overeenkomen? | Wat controleer je daarnaast? |
|---|---|---|
| CV: constante spanning | De voorgeschreven spanning, bijvoorbeeld 24 V DC | Voldoende stroom- en vermogenscapaciteit onder de werkelijke omstandigheden |
| CC: constante stroom | De voorgeschreven stroom, bijvoorbeeld 350 mA | Het volledige werkspanningsbereik van de module en voldoende uitgangsvermogen |
In beide gevallen moeten ook ingangsspanning, bediening, aansluitingen en montagevoorwaarden passen. Gebruik de waarden van het concrete product; CV en CC zijn niet onderling uitwisselbaar.
Constante spanning: bijvoorbeeld een 24V-ledstrip
Een voeding met constante spanning houdt de uitgangsspanning binnen de opgegeven grenzen op een vaste waarde. Je ziet hiervoor ook de afkorting CV. De aangesloten verlichting moet voor die spanning en voedingswijze ontworpen zijn.
Een 24V-strip vraagt dus een passende 24V-voeding. Een 12V- of 48V-uitvoering is geen alternatief omdat het wattage toevallig overeenkomt. Controleer ook of het om gelijkspanning gaat en welke aansluitwijze de fabrikant voorschrijft.
Bij een geschikte voeding is de opgegeven stroomcapaciteit een bovengrens. Een voeding met meer beschikbare ampères duwt die maximale stroom niet vanzelf door een passende strip. De aangesloten belasting bepaalt de afname, binnen de toegestane grenzen van het systeem.
Rekenvoorbeeld voor een ledstrip
Stel dat een fictieve 24V-strip volgens de specificatie maximaal 10 watt per meter gebruikt. Vijf meter vraagt dan 50 watt. Dat komt bij 24 volt overeen met ongeveer 2,08 ampère aan de uitgang van de voeding.
Een kandidaat van 24 volt en 60 watt heeft rekenkundig voldoende capaciteit, maar is daarmee nog niet definitief geschikt. Controleer toegestane belasting, temperatuur, montage, dimbaarheid en eventuele instructies voor vermogensreserve. Er bestaat geen vast reservepercentage dat iedere fabrikant en toepassing vervangt.
Bij warmte kan het beschikbare vermogen lager worden. De fabrikant geeft dit soms aan met een belastingsgrafiek, ook wel derating genoemd. Kijk naar de omstandigheden op de montageplek, niet alleen naar het grote wattage op het etiket.
Bij lange strips blijven kabeldoorsnede, maximale striplengte en voedingspunten van belang. Een zwaardere voeding verhelpt spanningsverlies langs een ongeschikte kabelroute niet vanzelf.

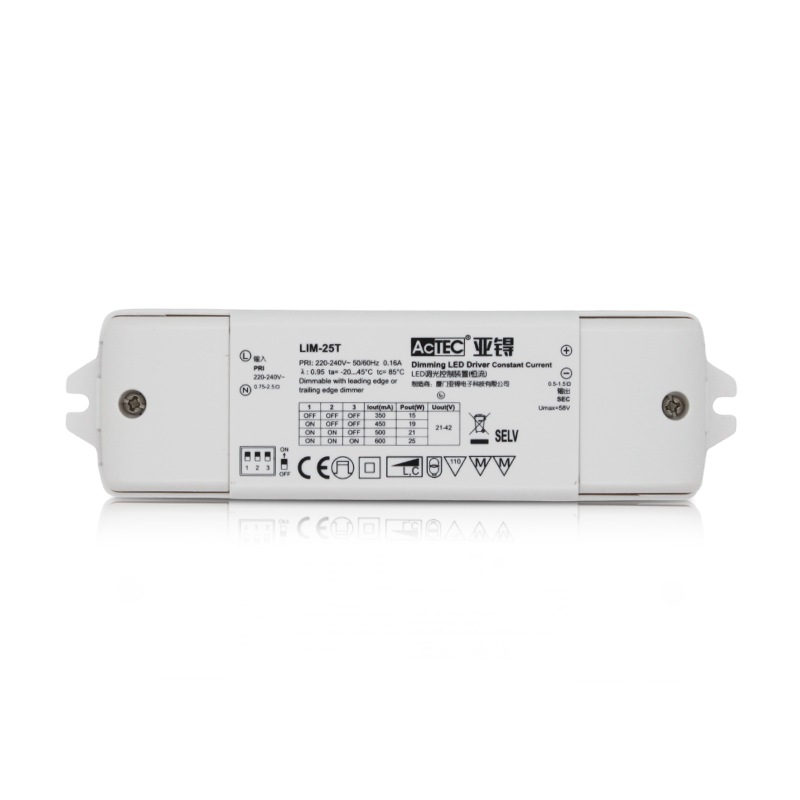

Constante stroom: stroom én spanningsbereik
Een driver met constante stroom regelt een bepaalde uitgangsstroom, bijvoorbeeld 350 milliampère. De afkorting is CC. De uitgangsspanning past zich binnen een opgegeven werkbereik aan de aangesloten ledmodule aan.
De vereiste stroom en het spanningsbereik moeten samen kloppen. Een driver met hetzelfde vermogen maar een hogere ingestelde stroom kan ongeschikt zijn voor de module. Bij een instelbare driver moet ook de ingestelde waarde overeenkomen met de productvoorwaarden.
Rekenvoorbeeld voor een ledmodule
Stel dat de documentatie van een fictieve module 350 milliampère en een werkspanning van 30 tot 36 volt voorschrijft. Een kandidaatdriver moet die stroom leveren en het volledige benodigde spanningsbereik ondersteunen. De module gebruikt in dit voorbeeld ongeveer 10,5 tot 12,6 watt.
Een 20W-driver met uitsluitend een werkbereik van 40 tot 60 volt is voor deze module ongeschikt. Het vermogen lijkt ruim genoeg, maar het vereiste spanningsbereik valt erbuiten. Ook een 700mA-driver is geen gelijkwaardige vervanger op basis van wattage.
Gebruik deze voorbeelden om gegevens te vergelijken, niet als universeel aansluitschema. Het combineren van meerdere modules verandert de eisen. Laat serie- of parallelschakeling alleen toepassen wanneer de documentatie die opbouw toestaat.
Dimmen moet bij de hele combinatie passen
Controleer welke bediening de driver ondersteunt. Fasedimmen, DALI, 0–10V en andere interfaces zijn verschillende systemen. Een driver met de vermelding dimbaar is niet vanzelf geschikt voor de dimmer die al in de muur zit.
Bij ledstrips kan een afzonderlijke controller aan de uitgang worden gebruikt, mits voeding, controller en strip daarvoor geschikt zijn. Controleer ook kanaalbelasting en de gekozen stripuitvoering. Lees RGB, RGBW en RGB+CCT en faseaansnijding en faseafsnijding.
Afmetingen, warmte en buitengebruik
Controleer of de driver op de montageplek past en bereikbaar blijft. Houd de voorgeschreven vrije ruimte en temperatuurgrenzen aan. Een voeding achter isolatiemateriaal wegstoppen is geen oplossing voor te weinig inbouwruimte.
Voor buitengebruik tellen behuizing, verbindingen en plaatsing samen. Een beschermde driverbehuizing maakt losse aansluitingen niet waterdicht. Raadpleeg connectoren voor buitenverlichting en de montagevoorwaarden van de driver.
Een bestaande driver vervangen
Verzamel de productcode van het armatuur, een leesbare foto van het driveretiket en de gegevens van de lichtbron. Noteer ingangsspanning, CV of CC, uitgangswaarden, vermogen, dimmethode en aansluitingen. Controleer ook of de fabrikant een specifieke vervanger voorschrijft.
Laat een vaste netspanningsaansluiting en een onbekende combinatie door een vakbekwaam installateur beoordelen. Een passende stekker bewijst geen elektrische compatibiliteit. Bij panelen speelt ook de aansluituitvoering mee, zoals uitgelegd bij SWP-snoeren voor ledpanelen.
Bekijk voor een stripproject de ledstrips en voor buitenverbindingen de waterdichte connectoren. Geef bij een adviesvraag de volledige productgegevens door. Daarmee kan een passende combinatie worden beoordeeld in plaats van alleen een driver met hetzelfde wattage.
