Wil je zelf een 1-fase railsysteem samenstellen? Begin dan niet bij een losse railspot, maar bij de vorm, de afmetingen en de plek van de voeding. Daarna bepaal je welke rails, connectoren, spots en lichtbronnen nodig zijn. Met deze volgorde voorkom je dat onderdelen ontbreken of niet bij de gekozen opbouw passen.
In dit stappenplan lees je hoe je een complete 1-fase railverlichting opbouwt. Wil je verschillende vormen en indelingen direct uitproberen? Gebruik dan de 1-fase railconfigurator. Daar zie je de samenstelling in een tekening, kun je verlichting verdelen en kun je het railplan opslaan of downloaden.
Wat is 1-fase railverlichting?

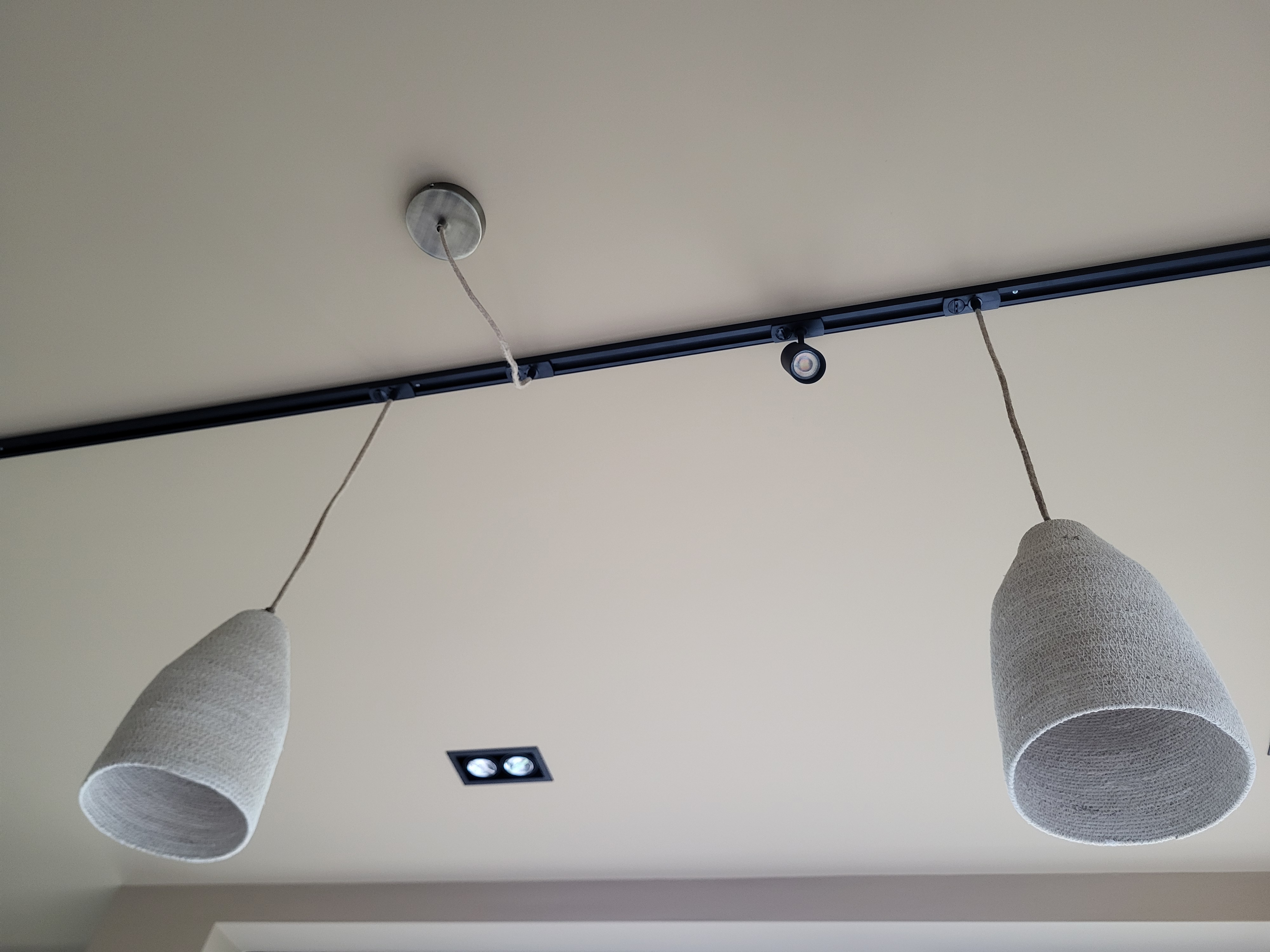

Bij 1-fase railverlichting worden de aangesloten armaturen als één groep gevoed. Schakel je de rail in, dan gaan de aangesloten spots en hanglampen in dezelfde groep aan. Dat maakt een 1-fase railsysteem overzichtelijk voor bijvoorbeeld een woonkamer, keuken, kantoor, kleine winkel of horecaruimte.
Wil je meerdere groepen op dezelfde rail afzonderlijk bedienen, dan kan een ander railsysteem beter passen. Lees in dat geval eerst het verschil tussen 1-fase en 3-fase railverlichting. Let er ook op dat onderdelen van verschillende railsystemen niet automatisch uitwisselbaar zijn. Kies rails, voedingen, connectoren en armaturen daarom binnen één passend systeem.
Welke onderdelen heb je nodig voor een 1-fase railsysteem?
Een complete samenstelling bestaat meestal uit meerdere onderdelen. Welke onderdelen je precies nodig hebt, hangt af van de vorm en de gekozen verlichting.
- Raildelen: de rechte stukken waaraan je spots en andere geschikte armaturen bevestigt.
- Voeding: het onderdeel waarmee de rail op de stroomvoorziening wordt aangesloten, bijvoorbeeld een eindvoeding of middenvoeding.
- Connectoren: rechte koppelingen, hoekconnectoren, T-connectoren of flexibele connectoren waarmee raildelen worden verbonden.
- Eindkappen: de afwerking van open uiteinden van het railsysteem.
- Railspots of railhanglampen: de verlichting die op de rail wordt geplaatst.
- Lichtbronnen: losse lampen wanneer het gekozen armatuur geen geïntegreerde lichtbron heeft, bijvoorbeeld GU10- of E27-lampen.
- Montageonderdelen: bevestigingsmateriaal voor montage tegen het plafond of een geschikte pendelset voor hangende montage.
Controleer bij ieder product of het bij hetzelfde 1-fase railsysteem hoort. Alleen de benaming ‘1-fase’ is niet altijd voldoende om compatibiliteit tussen verschillende merken of productlijnen te garanderen.
Stap 1: kies de vorm van de rail
Teken eerst de ruimte van bovenaf. Markeer de plekken waar je licht nodig hebt, zoals een werkblad, eettafel, zithoek, kast, schilderij of productpresentatie. Kies daarna de vorm die deze zones logisch met elkaar verbindt.
Een rechte rail is geschikt wanneer de lichtpunten grotendeels op één lijn liggen. Een L-vorm volgt twee zijden en gebruikt een hoekconnector. Met een U-vorm bereik je drie zijden van een ruimte. Een rechthoek kan rondom een centraal vlak worden opgebouwd. Met een T-vorm of een vrije opbouw kun je aftakkingen maken.
Gebruik een vaste hoekconnector bij een gewone hoek van 90 graden. Moet de hoek een andere richting of hoek krijgen, dan kan een flexibele connector geschikt zijn. Controleer wel de toegestane montage en buigrichting van het gekozen onderdeel.
Stap 2: meet iedere zijde afzonderlijk
Meet niet alleen de totale omtrek. Noteer de gewenste lengte van iedere afzonderlijke zijde. Zo wordt duidelijk waar koppelingen komen en hoe standaard raildelen het beste over de vorm kunnen worden verdeeld.
Houd er rekening mee dat connectoren een kleine extra lengte aan het complete systeem kunnen toevoegen. De uiteindelijke buitenmaat kan daardoor iets afwijken van de optelsom van de ingevoerde raillengtes. Werk je tussen twee vaste wanden of langs een kastenwand, controleer dan de berekende maat voordat je monteert.
Raildelen zijn verkrijgbaar in vaste lengtes. Een zijde van bijvoorbeeld 2,7 meter hoeft daarom niet uit één raildeel te bestaan. De indeling kan worden opgebouwd uit een langer deel dat wordt ingekort of uit meerdere raildelen met een rechte koppeling. Bepaal vooraf waar een zaagsnede of koppeling het minst opvalt en volg bij inkorten altijd de productinstructies.
Stap 3: bepaal waar de voeding komt
De plek van het stroompunt bepaalt welke voeding logisch is. Zit de aansluiting aan het begin van de rail, dan is een eindvoeding vaak de eenvoudigste keuze. Komt de stroomaansluiting tussen twee raildelen uit het plafond, dan kan een middenvoeding beter passen.
Kijk niet alleen naar de tekening, maar ook naar de oriëntatie van de voeding en connectoren. Bij sommige onderdelen zijn een linker- en rechteruitvoering van belang. Controleer daarom de productafbeelding, technische gegevens en montagerichting voordat je bestelt.
Laat een vaste elektrische aansluiting uitvoeren of controleren door iemand met de juiste vakkennis. Schakel de installatie spanningsloos voordat er aan de aansluiting wordt gewerkt.
Stap 4: kies rechte, hoek- en T-connectoren
Voor iedere overgang bepaal je welk verbindingstype nodig is:
- Een rechte koppeling verbindt twee raildelen in één lijn.
- Een L-connector maakt een hoek tussen twee raildelen.
- Een T-connector maakt een aftakking naar een derde raildeel.
- Een flexibele connector is bedoeld voor hoeken die niet met een vaste 90-gradenconnector kunnen worden gemaakt.
Tel ook de open uiteinden van de definitieve vorm. Ieder open uiteinde moet passend worden afgewerkt. Bij sommige railsets worden eindkappen al meegeleverd; controleer daarom de inhoud van de set voordat je losse exemplaren toevoegt.
Stap 5: verdeel de railspots over de ruimte
Het ideale aantal spots hangt niet alleen af van het aantal meters rail. De grootte van de ruimte, plafondhoogte, bundelbreedte, lichtopbrengst en gewenste sfeer bepalen samen hoeveel armaturen nodig zijn.
Begin op de plekken waar gericht licht het belangrijkst is. Plaats daarna aanvullende spots voor algemeen licht. Bij een keuken kun je bijvoorbeeld eerst het werkblad en de hoge kasten meenemen. In een woonkamer begin je bij de eettafel, kunst aan de wand en donkere hoeken. Meer voorbeelden vind je in het artikel over railverlichting in de keuken en woonkamer.
Verdeel de armaturen niet automatisch op exact gelijke afstand. Een regelmatige indeling kan rustig ogen, maar de lichtbundels moeten vooral terechtkomen waar licht nodig is. Het voordeel van railverlichting is dat je geschikte spots later over de rail kunt verschuiven en opnieuw kunt richten.
Stap 6: kies het type spot en de lichtbron
Let bij een railspot op de kleur, vorm, afmetingen, draaibaarheid en het type lichtbron. Bij een armatuur met geïntegreerde led zijn lichtbron en armatuur één geheel. Bij een spot met fitting kies je de lamp afzonderlijk.
GU10-railspots zijn populair omdat de losse lamp verwisselbaar is. Je kunt daardoor gericht kiezen voor lichtkleur, bundel, lichtopbrengst en dimbaarheid. Lees meer over railverlichting met GU10-spots. Heeft een armatuur een E27-fitting of een ander lamptype, voeg dan een passende lichtbron toe.
Wil je dimmen? Controleer dan de volledige combinatie van lamp, armatuur, dimmer en totale belasting. Een dimbare lamp werkt niet met iedere dimmer even goed. Bekijk hiervoor ook de keuzehulp over dimmable track lighting.
Stap 7: kies zwart of wit
Zwarte railverlichting vormt vaak een duidelijk grafisch element tegen een licht plafond. Witte railverlichting valt juist meer weg in de achtergrond. De beste keuze hangt af van de stijl van de ruimte en van de andere zichtbare onderdelen.
Houd de kleur binnen de hele samenstelling consequent. Controleer dus niet alleen de rail, maar ook voedingen, connectoren, eindkappen en armaturen. Meer afwegingen staan in zwarte of witte railverlichting kiezen.
Stap 8: controleer de montagewijze
Een railsysteem kan rechtstreeks tegen een geschikt plafond worden gemonteerd. Voor een verlaagde, hangende opstelling zijn passende pendelsets en vaak aanvullende voedings- of montageonderdelen nodig. Controleer vooraf hoeveel ophangpunten het systeem voorschrijft en of plafond en bevestigingsmateriaal geschikt zijn voor de belasting.
Neem bij een hangende montage ook de gewenste hoogte mee. Controleer deuren, kasten, zichtlijnen en de vrije ruimte onder de rail. Voeg de benodigde pendelsets direct aan de bestellijst toe, zodat de rail niet zonder ophanging wordt geleverd.
Veelgemaakte fouten bij het samenstellen
- Alleen de totale lengte meten en niet iedere zijde afzonderlijk.
- Een voeding kiezen zonder rekening te houden met de plek van het stroompunt.
- Onderdelen van verschillende railsystemen combineren zonder compatibiliteit te controleren.
- Vergeten losse GU10-, E27- of andere lichtbronnen toe te voegen.
- Een hangende montage kiezen zonder voldoende pendelsets en passende voeding.
- Alle spots gelijk verdelen zonder naar werkvlakken en accenten te kijken.
- De extra lengte van connectoren niet meenemen in de beschikbare ruimte.
Zelf je 1-fase railverlichting samenstellen
Met de railconfigurator van ThatsLed doorloop je de samenstelling stap voor stap. Je kiest de vorm, kleur en afmetingen, voegt railspots of hanglampen toe en verdeelt de verlichting over de verschillende zijden. De configurator berekent welke raildelen en connectoren bij de gekozen opbouw horen.
Je ziet de actuele onderdelenlijst en prijs, kunt het montageplan downloaden en de configuratie bewaren om later verder te gaan. Is de samenstelling compleet, dan voeg je de set in één keer toe aan de winkelwagen. Controleer vóór bestelling altijd de maten en de situatie op locatie.
Start de 1-fase railconfigurator en stel je railsysteem samen.
