Een ledpaneel van 60×60 of 120×30 kies je eerst op de plafondconstructie en de werkelijke productafmetingen. Daarna vergelijk je lichtverdeling en prestaties. De vorm alleen bepaalt niet hoeveel licht het paneel geeft of hoeveel panelen je nodig hebt.
Nominale maat is niet altijd de buitenmaat
60×60 en 120×30 worden gebruikt als maatbenamingen. Een paneel voor een 600-millimeterraster kan bijvoorbeeld een buitenmaat van ongeveer 595 bij 595 millimeter hebben. Dat is een voorbeeld, geen maat die voor iedere serie geldt.
Controleer de montagetekening en het plafondraster. Meet niet uitsluitend het lichtgevende vlak of een bestaande tegel. De manier waarop het paneel wordt ondersteund, de beschikbare opening en de benodigde montageruimte moeten bij elkaar passen.
Wanneer vergelijk je 60×60?
Een vierkant paneel kan aansluiten op een geschikt vierkant systeemplafondraster. De herhaling van die vorm kan bij de bestaande plafondindeling passen. Dat geeft echter geen automatische garantie voor voldoende of gelijkmatig licht op de werkplekken.
Teken de posities samen met bureaus, kasten en looproutes in. Behoud bestaande paneelposities alleen wanneer ze ook voor het nieuwe gebruik goed uitkomen. Een verhuizing van bureaus kan aanleiding zijn om de lichtverdeling opnieuw te beoordelen.

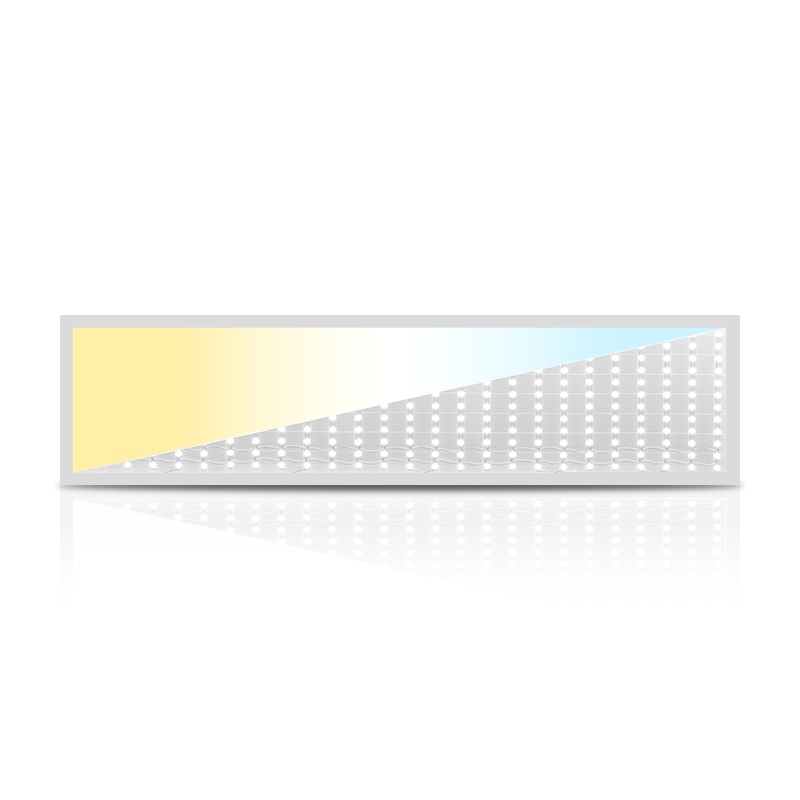

Wanneer vergelijk je 120×30?
Een langwerpig paneel kan passen bij een daarvoor geschikt raster of een gewenste lijn in het plafond. Bij directe vervanging moet de bestaande ondersteuning kloppen. Pas rasteronderdelen niet op goed geluk aan om een andere vorm passend te maken.
Een langwerpige vorm betekent niet dat je minder panelen nodig hebt. Nominaal hebben 60×60 en 120×30 zelfs dezelfde oppervlakte: 0,36 vierkante meter. Ook dat zegt nog niets over lumen of bruikbare verlichting. Vergelijk de lichtgegevens van de concrete modellen.
Voorbeeld: kantoor met vierkante plafondtegels
Stel dat een kantoor een vierkant raster heeft en je langwerpige panelen aantrekkelijker vindt boven de bureaus. Controleer eerst of die panelen met een goedgekeurde aanpassing ondersteund kunnen worden. Vergelijk de benodigde werkzaamheden met een vierkant paneel in de bestaande indeling.
Laat vervolgens beide opties beoordelen op het werkvlak. Kijk niet alleen naar de posities boven de bureaus, maar ook naar schaduwen, daglicht en zicht op de armaturen. Een langere lichtbron geeft niet automatisch beter licht langs de hele tafel.
Bekijk een proefopstelling vanuit een zittende werkhouding. Controleer reflecties in beeldschermen en of aangrenzende delen van de ruimte voldoende verlicht blijven. Kies pas daarna vorm en aantal.
Ruimte voor paneel én driver
Controleer boven het plafond de totale benodigde hoogte en de ruimte om het paneel te plaatsen. Leidingen en balken kunnen juist bij één positie in de weg zitten. Bekijk ook waar de driver en aansluitingen volgens de instructies mogen komen.
Een paneel dat plat in het raster past, kan tijdens het inbrengen meer manoeuvreerruimte vragen. Bij een bestaande vaste opening moet je bovendien kunnen controleren en onderhouden. Lees back-lit en side-lit panelen voor het verschil in opbouw.
Lichtkwaliteit apart vergelijken
Vergelijk lichtstroom, lichtverdeling, kleurweergave en opgenomen vermogen bij dezelfde gewenste instelling. Een hogere kleurtemperatuur geeft niet automatisch meer bruikbaar licht. Controleer bij een CCT-switch de gegevens van de gekozen stand.
Een UGR-vermelding bij een paneel is geen garantie voor dezelfde verblinding in elke ruimte. De opstelling en kijkpositie blijven belangrijk. Laat het ontwerp beoordelen op de werkzaamheden en relevante criteria.
Geen systeemplafond?
Bij een vast plafond kan een passend opbouwframe of een toegestane pendelset een optie zijn. Bij een geschikte uitsparing kan een inbouwframe passen. Kies accessoires die expliciet bij de paneelserie horen; zie opbouw- en inbouwframes kiezen.
Vergelijk ledpanelen met maatvoering en lichtplan naast elkaar. Controleer ook aansluitmateriaal en leg de complete productcodes vast voor montage en latere vervanging.
