Wanneer je tuinverlichting gaat aanleggen, is het essentieel om de juiste grondkabel te kiezen. Tuinverlichting staat vaak bloot aan vocht, temperatuurschommelingen en mechanische belasting. Niet elke kabel is geschikt voor die omstandigheden, en buitengebruik is niet hetzelfde als direct ondergronds gebruik.
Welke kabel heb je nodig?
Voor een vaste ondergrondse installatie op 230V kan een daarvoor gespecificeerde YMvK-as-kabel geschikt zijn. ‘As’ verwijst naar het aardscherm. Controleer altijd het gegevensblad van de exacte kabel: daarin staan de toegestane aanlegwijzen en omstandigheden.
Een voorbeeld is de VO-YMvKas-serie van Nexans, die volgens de fabrikant geschikt is voor onbeschermde aanleg in de grond. Dat is geen advies om iedere kabel met een vergelijkbare naam voor ieder tuinproject te gebruiken. Type, doorsnede en beveiliging moeten als geheel bij de installatie passen.
Waarom een grondkabel gebruiken?
Een kabel voor permanente aanleg in de grond heeft een constructie die voor die toepassing is ontworpen. Een flexibele buitenkabel of verlengsnoer mag je niet automatisch ingraven. Ook een beschermbuis maakt een ongeschikte kabel niet vanzelf geschikt.
Maak vooraf onderscheid tussen de ingegraven voeding, een bovengronds kabeldeel en de aansluiting op het armatuur. Die delen kunnen verschillende eisen hebben. Laat de keuze voor een vaste 230V-installatie door een vakbekwame installateur vaststellen.
Welke aderdikte en hoeveel aders?
De doorsnede wordt niet alleen bepaald door het aantal lampen. Ook kabellengte, totaalvermogen, aanlegwijze, spanningsverlies en beveiliging tellen mee. Daarom is ‘1,5 mm² voor een kleine tuin’ of ‘2,5 mm² is altijd voldoende’ geen betrouwbare algemene regel.
Het benodigde aantal aders hangt af van de schakeling, bijvoorbeeld één lichtgroep of meerdere apart geschakelde groepen. Bij een kabel met aardscherm kan de beschermingsleiding via de daarvoor bestemde constructie lopen. Ga dus niet standaard uit van drie aders met bruin, blauw en geel/groen. De kabelspecificatie en het aansluitontwerp zijn bepalend.
Voorbeeld: een route van de woning naar een border en schuur
Stel dat je twee wandlampen aan de woning en vier tuinlampen bij een border wilt aansluiten. Achterin staat een schuur waar je mogelijk later een stopcontact nodig hebt. Teken deze functies afzonderlijk. Een toekomstig stopcontact is een andere gebruiksvraag dan alleen enkele lampen en hoort direct in het ontwerp thuis.
Meet de geplande kabelroute langs de werkelijke loop van het traject. Noteer bijvoorbeeld 8 meter langs een border, daarna 4 meter onder een pad en vervolgens 6 meter tot de schuur. Dit zijn fictieve afstanden om te laten zien hoe je het traject beschrijft, geen basis voor een kant-en-klaar kabeladvies.
Vermeld ook waar de kabel omhoogkomt, aftakt of een gebouw binnengaat. Geef per lamp het opgenomen vermogen en de gewenste bediening door. Moeten wandlampen op een sensor reageren en borderlampen apart schakelen, beschrijf dat dan in gewone taal. De installateur vertaalt die wens naar een geschikte schakeling en kabeluitvoering.
Met alleen ‘zes lampen in een tuin van twintig meter’ ontbreken belangrijke gegevens. De route onder het pad, toekomstige belasting en afzonderlijke bediening kunnen de keuze beïnvloeden. Koop de kabel daarom nadat die punten zijn beoordeeld.
Maak de aanvraag voor de kabelkeuze concreet
Voor de fictieve route van 8, 4 en 6 meter is de beschreven hoofdroute samen 18 meter. Stijgende stukken, aftakkingen en aansluitlengtes zijn daarin nog niet opgenomen. Zet die apart op de tekening, zodat 18 meter niet per ongeluk als complete bestellengte wordt gebruikt.
Neem als rekenvoorbeeld zes lampen van elk 5 watt: samen 30 watt aan verlichting. Vermeld daarnaast apart dat je een stopcontact in de schuur overweegt. De kabel kiezen op alleen die 30 watt laat de mogelijke extra belasting buiten beschouwing.
| Gegeven voor het ontwerp | Ingevuld voorbeeld |
|---|---|
| Verlichting | Twee wandlampen en vier borderlampen, ieder 5 W |
| Hoofdroute | 18 meter, plus nog te meten aftakkingen en stijgende delen |
| Bedienung | Wandlampen op sensor, borderlampen apart schakelbaar |
| Extra gebruik | Mogelijk stopcontact in de schuur; benodigde belasting nog bepalen |
| Bijzonder traject | 4 meter onder een pad |
Met deze gegevens kan de installateur een kabeltype, doorsnede, aderindeling en beveiliging voorstellen. Vraag welke extra belasting in dat voorstel is meegenomen. Het voorbeeld bepaalt bewust geen kabeldoorsnede: daarvoor ontbreken onder meer de aanlegomstandigheden en gegevens van de bestaande installatie.
Zo lees je de gegevens van een voorgestelde kabel
Vergelijk de exacte productcode op offerte en gegevensblad. Het getal in mm² beschrijft de doorsnede van een geleider. De buitendiameter is een andere maat en is bijvoorbeeld relevant voor een kabelinvoer of wartel. Die twee maten mag je niet verwisselen.
Controleer daarnaast het aantal aders, de aanwezigheid en uitvoering van de beschermingsleiding, de toegestane aanleg en de minimale buigradius. Een kabel met dezelfde doorsnede kan een andere constructie hebben. Vraag om verduidelijking wanneer een vervangend product wordt aangeboden.
Hoe diep moet je de kabel leggen?
Laat de aanlegdiepte en eventuele aanvullende bescherming voor jouw traject bepalen. De plaats onder een border, looppad of oprit en het risico op beschadiging moeten daarin worden meegenomen. Een algemene maat van internet vervangt geen beoordeling volgens de toepasselijke installatievoorschriften.
Leg de kabelroute vast voordat de grond wordt gesloten. Dat helpt bij later tuinonderhoud en graafwerk. Neem bochten, aftakkingen en aansluitpunten mee in de voorbereiding.
Aansluiten op tuinverlichting

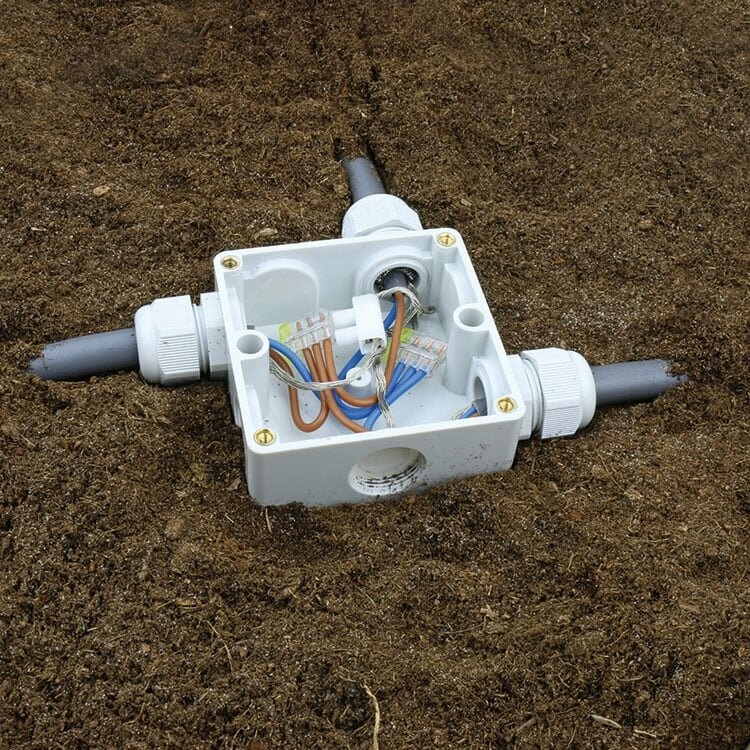

Ook de verbindingen moeten bij hun omgeving passen. Een doos of connector voor bovengronds buitengebruik is niet automatisch bedoeld om permanent onder de grond te blijven. Controleer het toegestane gebruik, de kabeldiameter, afdichting en trekontlasting. Alleen de aanduiding IP68 is geen volledige productspecificatie.
Schauen Sie sich an waterdichte connectoren en lees waarop je let bij buitenconnectoren. De uiteindelijke verbinding en montage volgen de fabrikantvoorschriften.
Wat leg je vast voor later?
Bewaar een tekening met afstanden tot vaste herkenningspunten, zoals de gevel en een hoek van de schuur. Maak foto’s voordat het traject wordt afgedekt en noteer de locaties van aftakkingen en verbindingen. Een foto zonder maatvoering is later vaak moeilijk terug te plaatsen.
Vraag bij oplevering om de gebruikte kabeltypen, de functie van de verschillende trajecten en de uitgevoerde controles. Houd wijzigingen bij, bijvoorbeeld wanneer een terras wordt vergroot. Zo hoeft iemand bij later onderhoud niet te raden waar de installatie loopt.
Alternatief: 12V-tuinverlichting
Een compleet laagspanningssysteem gebruikt een passende voeding, systeemkabel en connectoren. Volg de aanwijzingen voor maximale kabellengte, belasting en aanleg van dat systeem. De instructies van één merk gelden niet automatisch voor andere 12V- of 24V-producten.
Begin je nog met je plan? Bekijk Gartenbeleuchtung en vergelijk 230V en laagspanning voor de tuin. Voor het algemene overzicht kun je verder met tuinverlichting aanleggen.
